• SISTEMA DE HIDROJATEAMENTO A ALTA PRESSÃO:– sistema de envio de água que possuem Bicos na ponta, com aberturas cuja função é acelerar a velocidade do líquido. Partículas sólidas ou aditivos químicos podem ser introduzidos, mas a saída, em todos os casos, será através de uma corrente livre. Em termos destas PR’s, o sistema deve incluir Bomba (dispositivo produtor de pressão), mangueiras, lanças, bicos, válvulas e dispositivos de segurança, assim como quaisquer elementos de aquecimento ou sistemas de injeção adicionais.
• LIMPEZA COM ÁGUA A ALTA PRESSÃO:– corresponde ao uso de água à alta pressão, com ou sem adição de outros líquidos ou sólidos para remover materiais indesejáveis de várias superfícies, onde a pressão do jato d’água exceda 1.000 psi (70 BAR) no orifício.  CUIDADO: O limite inferior de 1.000 psi (70 BAR) não significa que pressões abaixo deste limite não causem ferimentos ou requeiram menos atenção aos princípios destas PR’s. Precauções adequadas, similares a estas PR’s são requeridas a qualquer pressão.
• CORTE COM ÁGUA A ALTA PRESSÃO:– Corresponde ao uso de água e alta pressão, com ou sem a adição de outros líquidos ou sólidos, para penetrar na superfície de materiais com o propósito de cortá-los, onde a pressão do jato de água exceda a 1.000 psi no orifício.
• JATEAMENTO COM LANÇA:– Aplicação onde uma combinação de lança e de Bico é inserida e retirada do interior de um cano ou produto tubular.
• “SISTEMA DE DESCARGA”:– Sistema ou dispositivo controlado e operado manualmente pelo operador que rapidamente reduz a pressão a um nível que permite o fluxo da água pelo bico, abaixo do limiar de risco.
• JATEAMENTO COM MANGUEIRA: Aplicação onde uma mangueira, unida diretamente a um Bico ou a uma Lança e um Bico é inserida e retirada do interior de um tubo. É um sistema comumente usado para a limpeza de superfícies internas de tubulações ou de bueiros.
• BICO:– Dispositivo com uma ou mais aberturas por onde ocorre a descarga do Sistema. O Bico restringe a área de fluxo do fluido, acelerando a água para a velocidade requerida, conforme a necessidade da aplicação particular. Combinações de furos para frente e para trás são muito utilizadas para a obtenção do empuxo necessário. Bicos são também denominados BOCAIS.
• “OPERADOR”:– Pessoa que tenha conhecimento e que tenha sido treinada para desempenhar tarefas de hidrojateamento.
• OPERADOR TRAINEE:– Pessoa não qualificada devido à falta de experiência ou de conhecimento para desempenhar tarefas de hidrojateamento sem supervisão.

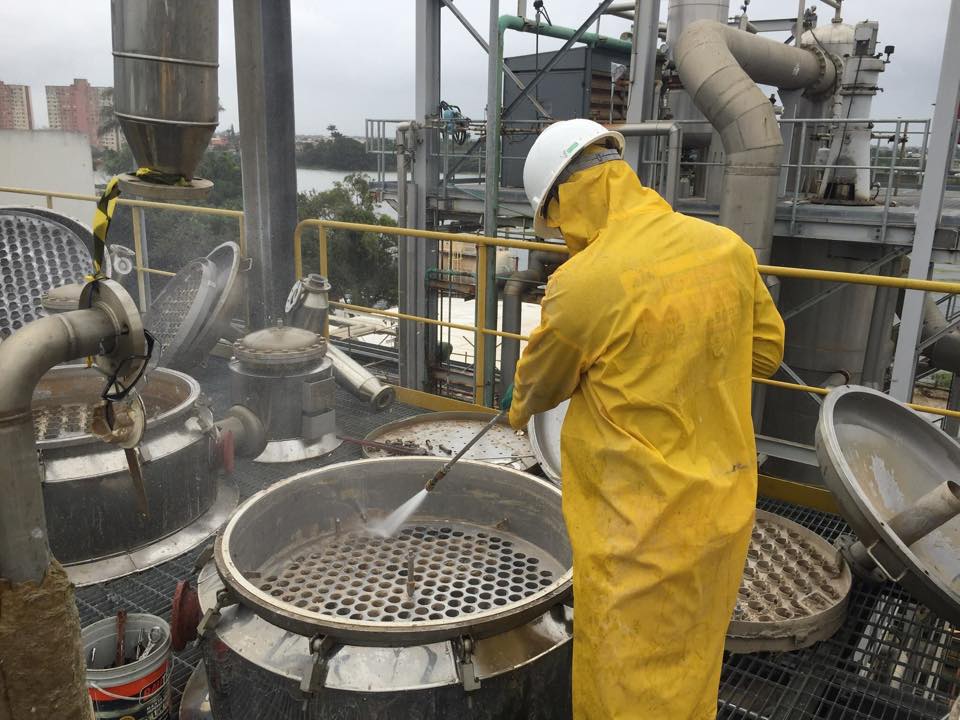

• JATEAMENTO COM PISTOLA:– Aplicação onde uma combinação de Lança e Bico pode ser manipulada virtualmente em todos os planos de operação.
• MANGUEIRA MONTADA:– Mangueira com terminal acoplado de acordo com as especificações do fabricante.
• LANÇA:– Tubo rígido de metal, usado como extensão da mangueira até o Bico.

EQUIPAMENTO – DEFINIÇÃO E PRINCÍPIOS

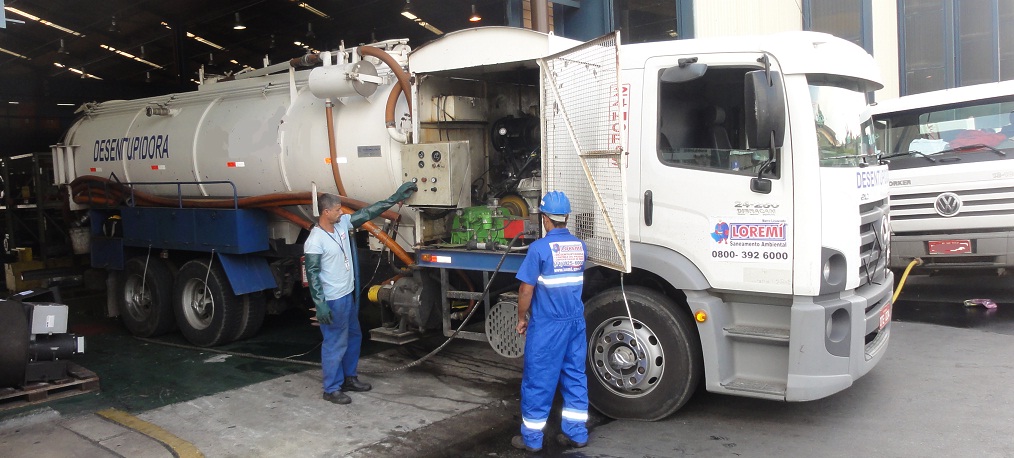

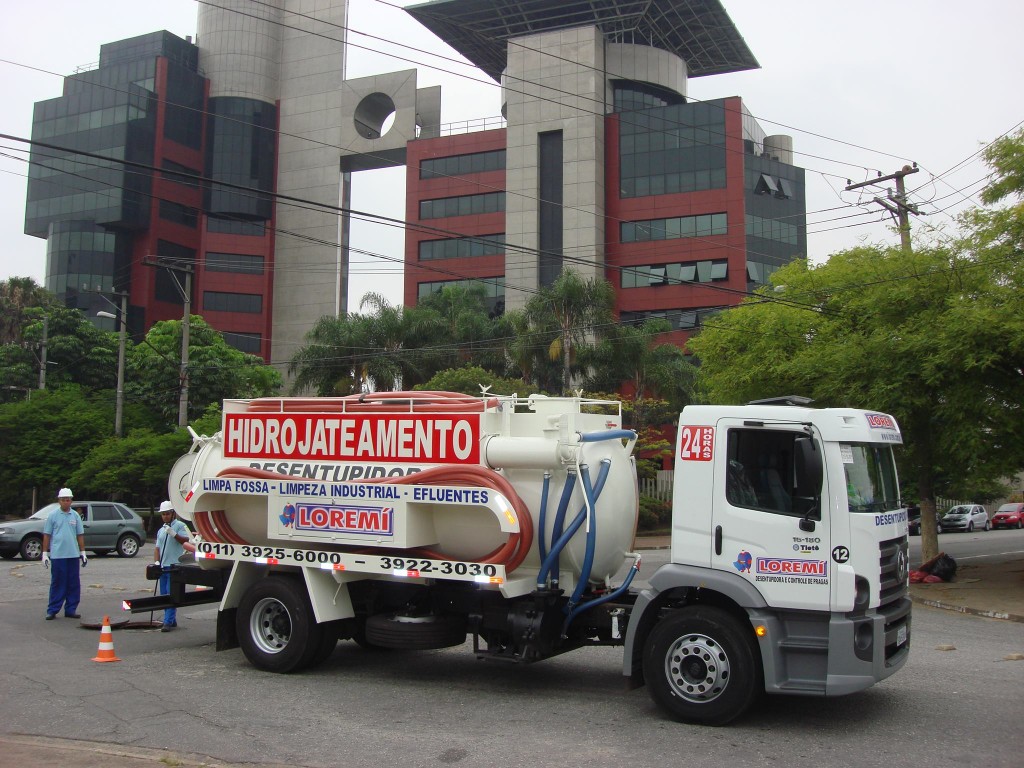

• BOMBA DE ALTA PRESSÃO:– Unidade destinada a enviar água ou outro fluido sob alta pressão. Normalmente é construída com Pistões de deslocamento positivo ou de sistemas hidráulicos de diafragma de borracha descarregando água numa câmara, à qual ligam-se mangueiras ou tubos rígidos em cujas extremidades são conectados lanças ou bicos. Bombas podem ser móveis ou fixas.
  A Bomba deve ter sempre uma ou mais etiquetas com as seguintes informações:
  – Produto e Fabricante
  – Modelo, Número de Série e Ano de Fabricação
  – Valores Máximos de Pressão e de Vazão
  – Esboço de procedimentos de segurança recomendados.
• SISTEMA DE ALÍVIO:– O Sistema deve ser equipado com dispositivo automático de alívio na saída de descarga da Bomba.
• DISPOSITIVOS AUTOMÁTICOS DE ALÍVIO DE PRESSÃO:– Podem ser da seguinte forma:
  a) Válvula de Alívio de Pressão ou Disco de Rompimento
  b) Válvula Automática de Regulagem de Processo (Válvula de Descarga)
  c) Válvula de Desvio
  a) VÁLVULA DE ALÍVIO DE PRESSÃO OU DISCO DE ROMPIMENTO:- Usualmente montada
  na câmara de descarga da Bomba para prevenir pressão excedente á máxima pressão de trabalho prevista para o sistema total.
  b) VÁLVULA AUTOMÁTICA DE REGULAGEM DE PRESSÃO (Válvula de Descarga):- Limita a pressão de operação da Bomba, liberando uma proporção pré-estabelecida da vazão, de volta para a câmara de sucção da bomba ou descartando-a. Pode ser usada para regular a sucção da bomba e pode ser estabelecida para cada operação. Este dispositivo pode ou não ser integrado ao conjunto da Bomba.
  c) VÁLVULA DE DESVIO:- É o dispositivo que pode ser ajustado para controlar o fluxo e assim, a pressão, da corrente do jato saído do bico, desviando o excesso para outro circuito
• MANÔMETRO:– O Sistema deve ser equipado com um Manômetro que indique a pressão desejada. Ele deve ter uma escala que atinja pelo menos 50% acima da pressão máxima de trabalho do sistema.
• FILTRO:– O Sistema de água deve ser equipado com um Filtro para evitar que partículas restrinjam os orifícios do bico. O filtro deve ser capaz de remover partículas de tamanho menor que o menor orifício do bico e, usualmente menores ainda para proteger a bomba. Recomenda-se a malha máxima de 50 micra.
• VÁLVULA DE CONTROLE DE CORTE DE FLUXO (Fluxo Fechado):– Válvula, controlada pelo operador, normalmente de forma manual (Pistola) ou com o pé (Pedal), corta automaticamente o fluxo da água para a lança ou para o bico, quando liberada pelo operador, porém mantendo a pressão de operação da linha. Este sistema só pode ser usado com Válvula Automática de Regulagem de Pressão (4.3). Deve–
  se tomar cuidado para aliviar a pressão na Válvula e na linha quando a bomba é desligada, pois de outro lado o sistema pode permanecer pressurizado. Alternativa pode ser operada por solenóide ou mecanismo de pressão piloto.
• SISTEMA DE FLUXO ABERTO – o sistema é constituído de Válvula de Controle de Descarga, normalmente controlada manualmente pelo operador (Pistola), mas também pelo pé (Pedal), que, quando acionada pelo mesmo, libera o fluxo significativo para a lança ou bico, produzido pela bomba, assim aliviando a pressão de operação no sistema. A seleção do tamanho da válvula deve ser de modo a não causar a geração de significativo retro–pressão, na máxima taxa de operação da bomba. A válvula, alternativamente, pode ser operada por solenóide mecânica piloto de pressão.
• MANGUEIRA DE ALTA PRESSÃO – correspondente a uma mangueira flexível que conecta dois componentes e que envia o fluxo para a pistola e/ou bicos. A mangueira deve ter pressão mínima de ruptura de 2,5 vezes a pressão de trabalho. Níveis de operação abaixo desta margem de segurança exigem proteção ao redor da mangueira. A mangueira deve receber marcas com o símbolo do fabricante, número de série, máxima proteção de operação e pressão devem ser testadas a 1,5 vez no caso de mangueiras termoplásticas.
  Terminais e mangueiras – devem ser compatíveis com as mangueiras e testados montados nas mesmas.
• EXTENSÃO DA PISTOLA – corresponde ao tubo que leva o fluxo até o bico. Deve ser fabricada com material adequado à aplicação. As conexões devem ser adequadas à aplicação. A extensão é usada em combinação com a válvula de controle (4.6 e 4.7). A extensão deve ter uma tensão de ruptura de 2.5 vezes a mais alta pressão de operação realmente utilizada.
• BICO / BOCAL – cria o jato ou jatos d’ água, com velocidade, vazão, pressão, perfil e distribuição requeridas para cada aplicação em particular. Combinação de jatos para trás e frente são usados para garantir o empuxo necessário.
• JATO D’ÁGUA – corresponde à corrente de água produzida a partir de um orifício individual de um bico. O perfil do jato é determinado pela forma de orifício, enquanto que sua velocidade é dada pelo desenho e área do orifício, assim como pela vazão. A perda de pressão no orifício é o resultado de um aumento na velocidade. Os 2 perfis mais usados são o furo reto e o furo leque.
• FURO RETO – concentra a corrente de água sobre uma pequena área, minimizando a difusão do jato. A aplicação típica é para o corte ou limpeza geral de materiais com grande dureza ou resistência.
• FURO LEQUE – espalha a corrente de água em um plano, dando uma ampla cobertura à área de trabalho. Uma típica aplicação é a limpeza de largas áreas requerendo menos energia para remover materiais indesejados.
• DISTRIBUIDORES MANUAIS E TUBOS DE SPRAY – são peças onde são fixados bicos individuais.
• VÁLVULA DE PÉ – A válvula de controle pode ser acionada pelo pé do operador, se for caso, em substituição ou em adição ao controle manual.
  Uma proteção adequada deve ser providenciada para prevenir operações acidentais e deve existir uma base suficiente para assegurar estabilidade no uso.
• PISTOLA – corresponde a uma combinação de uma válvula controlada manualmente pelo operador, assemelhada a uma pistola.

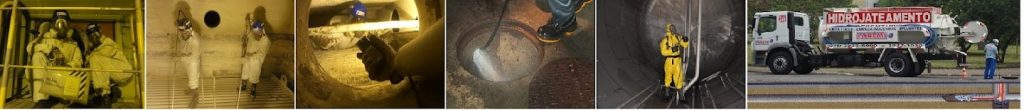

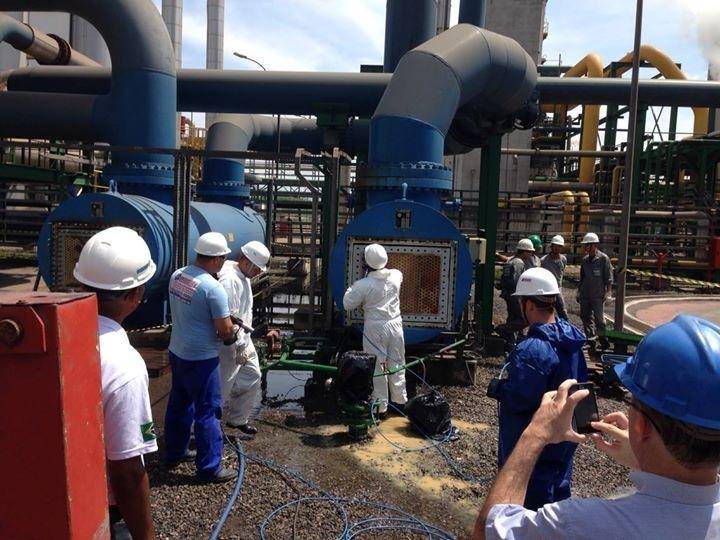

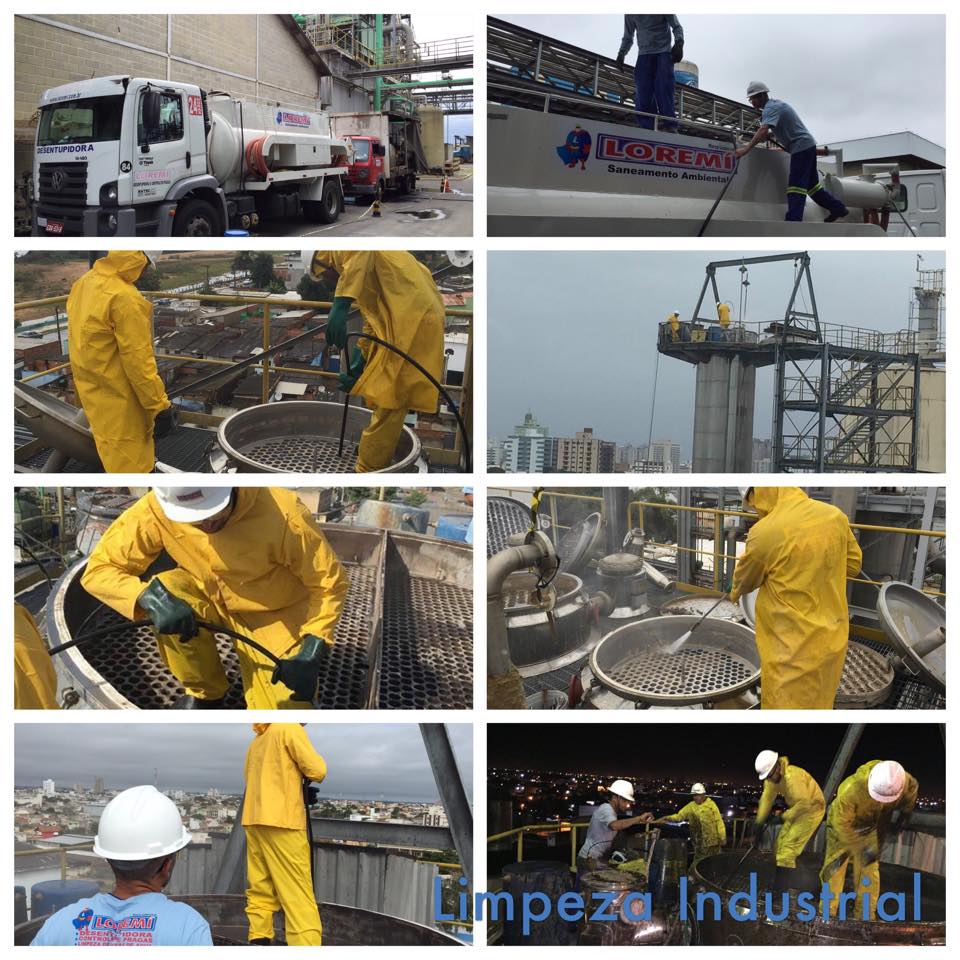

  A utilização tecnológica do Sistema de Hidrojateamento possibilita as mais diversas aplicações na limpeza industrial de:
